Subcooler

In den meisten kryogenen Infrastrukturen kommt es zu einer gewissen Verdampfung von Flüssiggas. Dadurch entsteht ein Gemisch aus Gas und Flüssigkeit, das für die Funktionalität, die Leistungsfähigkeit und den Betrieb der Infrastruktur ungünstig ist.

Produkte zur Qualitätsverbesserung wie PhasentrennerEntgaserautomatische Gasentlüftung und Unterkühler werden in der Kryotechnik häufig zur Ableitung oder Rückkondensation von verdampften Gasen eingesetzt.

Der Demaco-Unterkühler wird eingesetzt, um verflüssigtes Gas so zu kühlen, dass sich während des Betriebs keine Gasbläschen in den Leitungen bilden. Dies wird erreicht, indem der Zufluss des Unterkühlers durch einen Wärmetauscher so lange gekühlt wird, bis die austretende Flüssigkeit eine niedrigere Temperatur als den natürlichen Siedepunkt beim Arbeitsdruck hat. Dabei wird die natürliche Temperaturdifferenz zwischen Flüssiggasen bei unterschiedlichen Drücken geschickt ausgenutzt.

Im Unterkühler wird das unter Druck stehende Flüssiggas durch einen Wärmetauscher in ein atmosphärisches Flüssiggasbad geleitet. Durch diesen fortschrittlichen Wärmeaustauschprozess werden alle verdampften Gasbläschen im Flüssiggas wieder verflüssigt, wodurch ein reines, hochwertiges Flüssiggas entsteht.

Ein Unterkühler wird aus modularen Bauelementen konstruiert und zu einer einzigen vakuumisolierten Einheit zusammengebaut. Auf Wunsch kann die Einheit mit einem Temperatursensor zur Fernüberwachung ergänzt werden.

Die Funktionsweise des Unterkühlers wird hier erklärt:

Spezifikationen

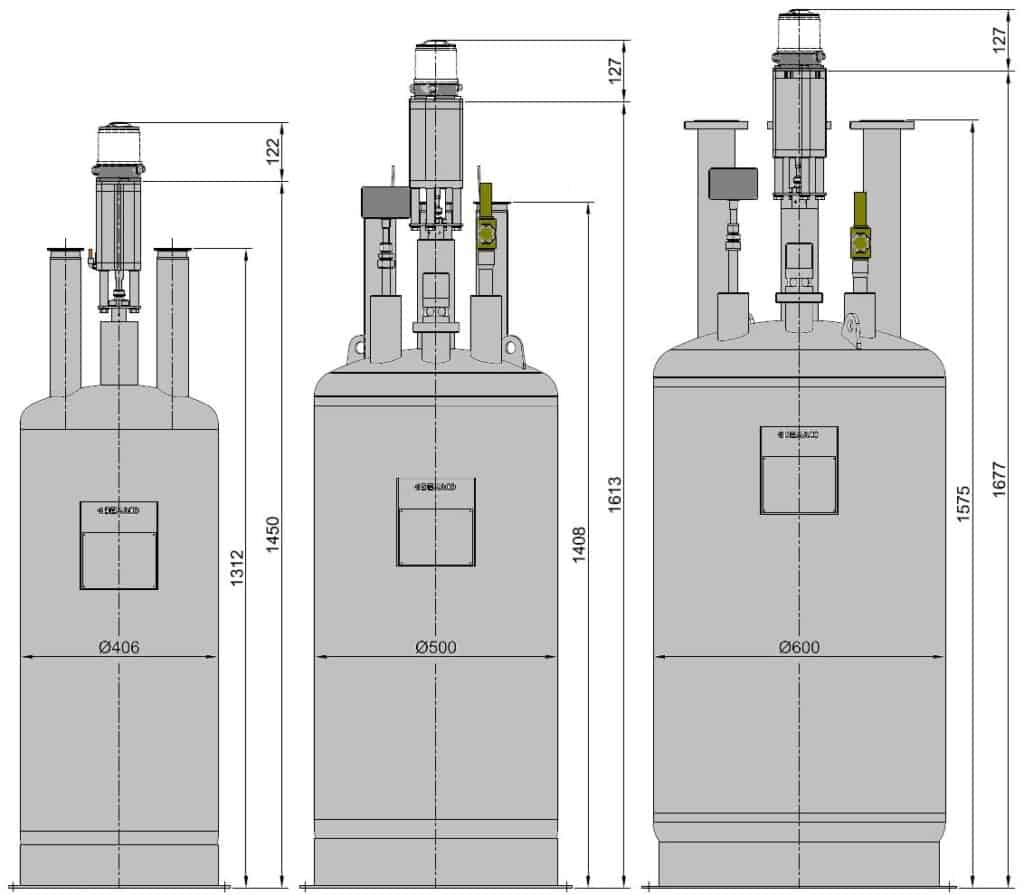

Der Demaco Unterkühler ist aus Edelstahl gefertigt und in drei Standardmodellen mit einem Massendurchsatz von 0-500, 0-1500 und 0-3500 kg/h erhältlich. Bei Bedarf können wir auch Unterkühler mit größeren Massendurchsätzen herstellen.

Unsere Basis-Unterkühler sind alle mit Regelventilen ausgestattet, die die Kühlleistung regulieren. Dies ermöglicht ein stabiles Abflussmanagement.

Weitere Informationen und Spezifikationen finden Sie in unserem Unterkühler-Produktblatt.

Anwendung Unterkühler

Unterkühler werden hauptsächlich in Anlagen eingesetzt, in denen eine stabile Temperatur für die Prozesssteuerung erforderlich ist und in denen eine Flüssigkeit als Kühlmittel verwendet wird. Darüber hinaus verhindert ein Unterkühler Prozessstörungen beim regelmäßigen Nachfüllen der Puffer- und Lagertanks. Unterkühler werden in der Nahrungsmittelindustrie, der Pharmaindustrie, bei der Extrusion von Aluminiumprofilen, in der Elektronikindustrie und in der Luft- und Raumfahrtindustrie eingesetzt.

In der Nahrungsmittelindustrie wird dieses praktische Produkt verwendet, um die Kühlung von Produkten zu steuern. In der Elektronikindustrie wird der Unterkühler verwendet, um das Testen neuer elektronischer Chips bei unterschiedlichen Temperaturen zu unterstützen. Auch in der Luft- und Raumfahrtindustrie wird der Unterkühler häufig zur Versorgung von unterkühlten Flüssiggasen wie Stickstoff, Sauerstoff, Wasserstoff oder LNG in Testkammern oder zur Befüllung von Raketentanks eingesetzt.

Unterkühler

Zubehör-Produkte

Für den korrekten Betrieb sollte der Unterkühler mit einem Füllstandssensor und einem Füllstandsregler kombiniert werden. Optional kann auch ein PT100-Temperatursensor in den Unterkühler integriert werden.

Möchten Sie mehr über unseren Füllstandssensor und Füllstandsregler erfahren? Dann werfen Sie einen Blick auf unsere Füllstandssensor- und Füllstandsregler-Seite oder laden Sie das Produktblatt Füllstandssensor oder Füllstandsregler herunter.

Der Unterkühler ist immer Teil eines kompletten vakuumisolierten kryogenen Rohrleitungssystems. Wir liefern sowohl starre als auch flexible Transferleitungen für eine optimale Integration und verwenden dabei immer die hochwertigsten Kupplungen.
